HƯỚNG DẪN LẬP TRÌNH VÀ SỬ DỤNG TRUNG TÂM BÁO ĐỘNG NETWORX

HƯỚNG DẪN SỬ DỤNG NETWORX

HỆ THỐNG BÁO CHÁY-BÁO TRỘM TỰ ĐỘNG

---------oOo---------

Hệ thống báo cháy – báo trộm được tự động cài đặt trong 24/24. Trong trạng thái hoạt động bình thường đèn Power và đèn Ready sáng. Nếu xảy ra sự cố cháy đèn Armed nhấp nháy, đèn Fire sáng và loa trên bàn phím kêu beep beep . Và đèn Zone tương ứng với khu vực báo cháy sẽ nhấp nháy

I.Ý Nghĩa Của Dãy Đèn Báo Trên Bàn Phím :

1. Ready: Đèn xanh sáng khi hệ thống hoạt động bình thuờng

2. Power: Đèn đỏ sáng biểu thị đã cung cấp nguồn đầy đủ (thiếu nguồn bình đèn sẽ không sáng). Đèn nhấp nháy khi nguồn bình yếu

3. Service: Đèn vàng sáng biểu thị hệ thống đang bị lỗi

4. Armed: Đèn đỏ sáng khi có lệnh arm. Đèn đỏ nhấp nháy khi có báo động

5. Instant: Đèn đỏ sáng biểu thị hệ thống bị lỗi

6. Fire: Đèn đỏ sáng khi xảy ra sự cố cháy. Đèn nhấp nháy khi hệ thống có lỗi

7. Zones: Đèn vàng nhấp nháy biểu thị khu vực cháy tương ứng

8. Stay: Đèn xanh nhấp nháy khi tất cả các Zone được Bypass

9. Chime: Đèn xanh nhấp nháy khi chức năng Chime được kích hoạt

10. Exit: Đèn xanh nhấp nháy khi Armed được kích hoạt

11. Bypass: Đèn xanh nhấp nháy khi Bypass các Zone

12. Cancel: Đèn xanh nhấp nháy trong thời gian trì hoãn loại bỏ các lệnh truớc đó.

II.HUỚNG DẨN SỬ DỤNG HỆ THỐNG:

Các nút nhấn: Stay, Chime, Exit, Bypass, Cancel , #, * và các nút nhấn có số từ 0 tới 9 giúp người sử dụng thiết lập các chức năng của thiết bị theo ý muốn. Giả sử thiết bị đã được thiết lập từ trước, sau đây là những huớng dẩn cơ bản cho người sử dụng:

Reset: Khi xảy ra sự cố cháy, để Reset hệ thống nhấn tổ hợp nút nhấn: 1, 2, 3, 4, *, 7.

2. Armed: Để kích hoạt chức năng Armed (thuờng sử dụng cho báo trộm) nhấn tổ hợp nút nhấn: 1, 2, 3, 4.

3. DisArmed: Để loại bỏ chức năng Armed (khi chức năng này đã được kích hoạt) ta nhấn tổ hợp nút nhấn: 1, 2, 3, 4.

4. Thay đổi âm luợng của loa: Để thay đổi âm lượng của loa trên bàn phím ta nhấn tổ hợp nút nhấn: *, 0. Sau đó để tăng âm lượng thì nhấn nút 1 (mỗi lần nhấn tăng một giá trị nhất định), để giảm âm lượng thì nhấn nút 2 (mỗi lần nhấn giảm một giá trị nhất định).

5. Test chuông : Để kiểm tra hoạt động của chuông kết nối với hệ thống (tại chân Bell trên bo) mà không cần thử khói, ta nhấn tổ hợp nút nhấn: *, 4.

---------oOo---------

HƯỚNG DẪN LẬP TRÌNH NETWORX

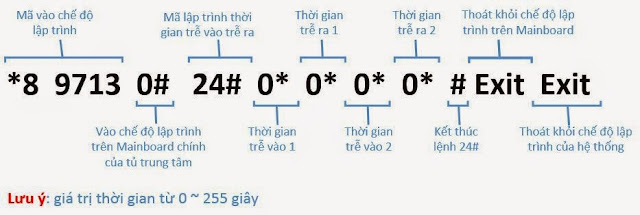

1. Lệnh thiết lập thời gian trễ vào và trễ ra

2. Thiết lập thuộc tính cho từng Zone

3. Lập trình ngõ ra cho còi báo động (12V / 4Ohm)

4. Lập trình báo động đến 1 số điện thoại

Lập trình báo động đến 2 số điện thoại

5. Lập trình Double Zone cho NX-4, NX-6, NX-8

6. Lập trình sử dụng thêm bàn phím điều khiển

7. Lệnh Reset bộ trung tâm về trạng thái ban đầu

HƯỚNG DẪN SỬ DỤNG BÀN ĐIỀU KHIỂN

a. Kích hoạt hệ thống hoạt động (Armed):

•Bấm mã Master Code (mặc định : 1 2 3 4) để kích hoạt.

b. Tắt báo động khi hệ thống đã phát cảnh báo ra loa:

•Bấm mã Master Code (mặc định : 1 2 3 4) để tắt báo động

c. Kích hoạt Bypass Zone ( bỏ qua những Zone không cần báo động):

Chức năng này chỉ thực hiện khi trạng thái hệ thống là DISARM
•Bước 1: Nhấn phím BYPASS
•Bước 2: Nhập mã Master Code (nếu hệ thống yêu cầu), và đèn Bypass sáng.
•Bước 3: chọn Zone muốn BYPASS
üNếu chọn Zone 1: bấm phím 1
üNếu chọn Zone 12: bấm phím 1 và 2
•Bước 4: bấm phím BYPASS 1 lần nữa.
•Bước 5: lập lại từ Bước 1 đến Bước 4 để Bypass thêm các Zone khác.
•Bước 6: bấm phím BYPASS 1 lần nữa để thoát ra khỏi chế độ BYPASS
Lưu ý: khi hệ thống DISARM thì tất cả các Zone sẽ thoát ra khỏi BYPASS

d. Bật hoặc tắt tiếng báo cửa (CHIME):

tính năng này chỉ kích hoạt được khi hệ thống đang DISARM
•Bấm phím CHIME để kích hoạt tiếng báo cửa.
Lưu ý: khi đèn CHIME sáng thì tiếng báo cửa được kích hoạt. Khi đèn CHIME tắt thì tiếng báo cửa đã được tắt.

e. Thay đỗi mã sử dụng cho mỗi User:

•Bước 1: hệ thống phải ở trạng thái DISARM
•Bước 2: Bấm “* 5”
•Bước 3: Nhập mã Master Code (mặc định là 1 2 3 4)
•Bước 4: Đèn READY sáng
•Bước 5: nhập mã ID của User (User 1: nhập số “ 0 1”, User 52: nhập số “5 2”)
•Bước 6: nhập mã số có 4 chữ số hoặc 6 chữ số cho User. (để xóa 1 mã Code của User thì bấm “ * * * * ” hoặc “ * * * * * * ”
•Bước 7: đèn READY sáng chỉ ra thao tác đã hoàn tất và trở về bước 4. Nếu thao tác không đúng sẽ nghe tiếng Beep 3 lần.
•Bước 8: Bấm phím “ # “ để thoát khỏi chế độ tạo mã cho User.

f. Thiết lập âm báo của bàn phím

•Bước 1: bấm “ * 0 “.
•Bước 2: bấm “ 1 “ chọn âm báo lớn hơn. Bấm “ 2 “ chọn âm báo nhỏ hơn.
•Bước 3: khi đã chọn được mức âm báo cần thiết, bấm phím “ # “ để thoát khỏi chế độ chỉnh âm lượng bàn phím.

g. Chức năng kiểm tra hệ thống:

Chức năng này sẽ kiểm tra Battery, giao tiếp giữa hệ thống và các thiết bị, và Còi Báo động.
•Bước 1: bấm phím “ * 4 “
•Bước 2: nếu kiểm tra Còi báo động, và Còi báo động phát âm thanh báo động thì sẽ dùng mã Master Code ( 1 2 3 4) để tắt kích hoạt.

h. Chức năng Reset lại các trạng thái báo động:

Chức năng này sử dụng để Reset đầu báo khói, sự cố tại các Zone hoặc Zone Tamper.
•Bước 1: hệ thống phải DISARM
•Bước 2: bấm phím “ *7 “để kích hoạt reset lại trạng thái của các đầu dò.
•Bước 1: hệ thống phải ở trạng thái DISARM
•Bước 2: Bấm “* 5”
•Bước 3: Nhập mã Master Code (mặc định là 1 2 3 4)
•Bước 4: Đèn READY sáng
•Bước 5: nhập mã ID của User (User 1: nhập số “ 0 1”, User 52: nhập số “5 2”)
•Bước 6: nhập mã số có 4 chữ số hoặc 6 chữ số cho User. (để xóa 1 mã Code của User thì bấm “ * * * * ” hoặc “ * * * * * * ”
•Bước 7: đèn READY sáng chỉ ra thao tác đã hoàn tất và trở về bước 4. Nếu thao tác không đúng sẽ nghe tiếng Beep 3 lần.
•Bước 8: Bấm phím “ # “ để thoát khỏi chế độ tạo mã cho User.

II. LẬP TRÌNH TỰ DỘNG TẮT/MỞ HỆ THỐNG TRUNG TÂM NX-8E :

*89713 0# ( mã lập trình)

37#****7*# ( đồng bộ 50hz)

52# 00* (giờ) 00* (phút) #. (chọn thời gian để trung tâm tự động DISARM)

( Ví dụ : Ta chọn thời gian để trung tâm tự động DISARM là 5 giờ 30 phút sáng.

Ta bấm : 52# 05* 30* # )

53# 00* (giờ) 00* (phút) # (chọn thời gian để trung tâm tự động ARMED) .

( Ví dụ : Ta chọn thời gian để trung tâm tự động ARM là 10 giờ 30 phút tối.

Ta bấm 53# 22* 30* # )

55# 1,2,3,4,5,6,7,8*#.( bấm cho led từ 1 đến sáng rồi bấm *#).

(Location 55 : là chọn những ngày trong tuần để trung tâm tự động ARM

Chủ nhật là số 1, thứ hai là số 2……………………………. thứ bảy là số 7)
